CATIA工程制图CGR如何投图

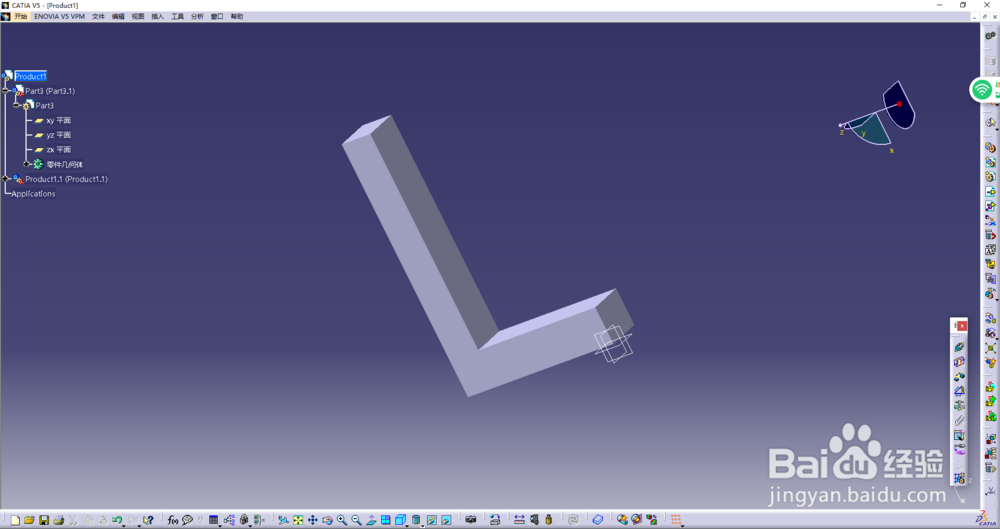

1、首先，打开电脑上的CATIA软件，打开需要投图的CGR格式的零部件，

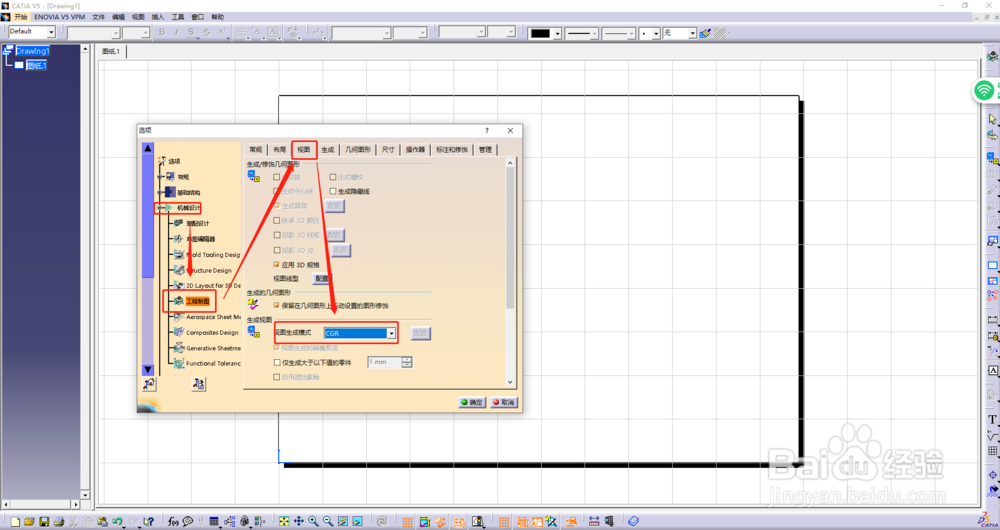

2、新建一个工程制图，然后点击上方工具栏中“工具”》“选项”，弹出编辑框；

3、在编辑框中，点击“机械设计”》“工程制图”》“视图”》“视图生成模式”，选择CGR，然后点击确定；

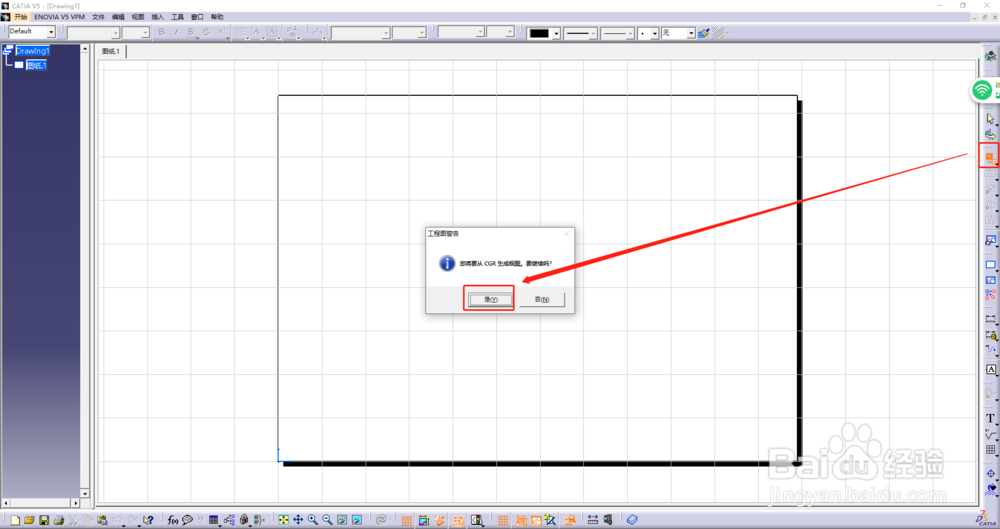

4、然后选择“正视图”命令，弹出确认图框，点击确定即可；

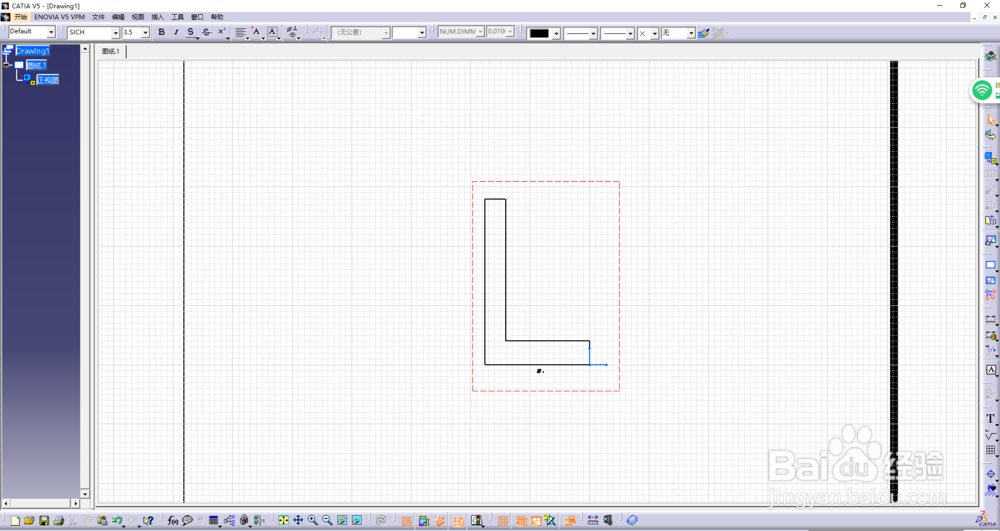

5、切换到零部件，选择投影面，即可投影出CGR零件的视图。
