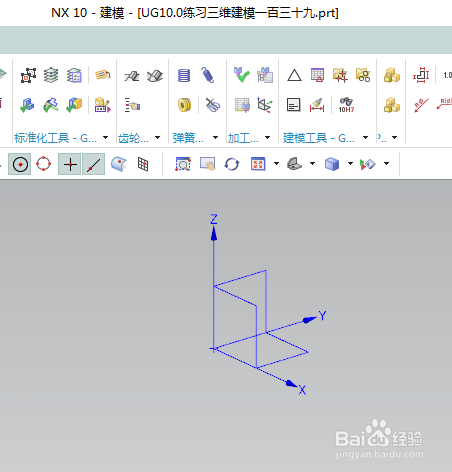

1、如下图所示，
打开UG10.0软件，新建一空白的模型文件，
另存为：UG10.0练习三维建模一百三十九

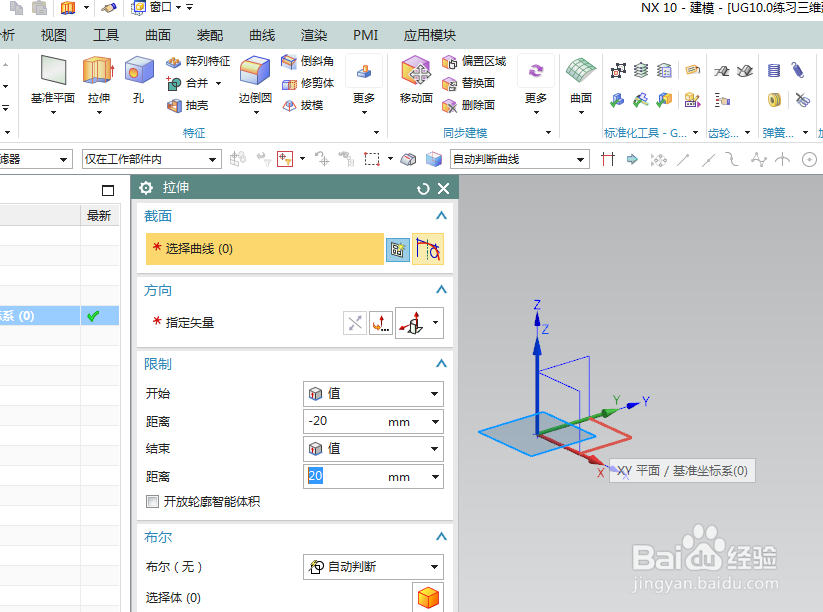

2、如下图所示，
执行【拉伸——XY平面】，直接进入草图，
3、如下图所示，

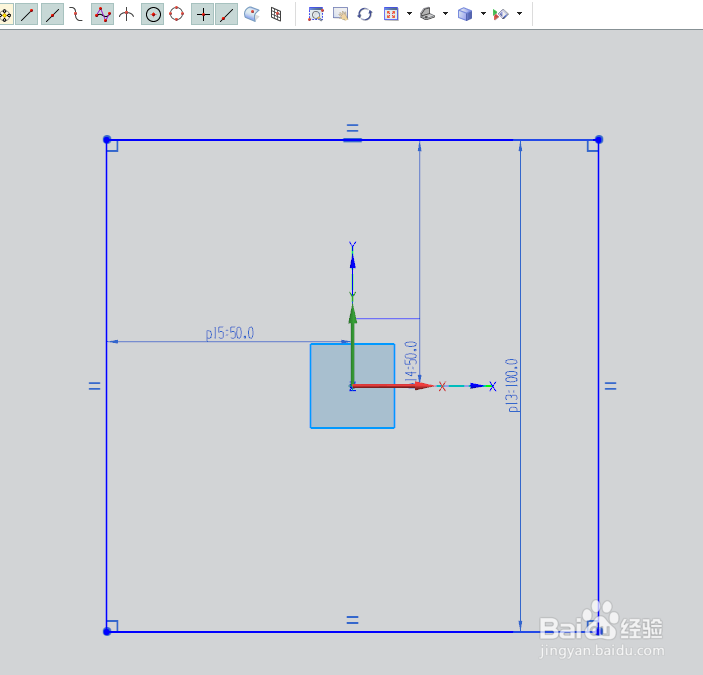

激活矩形命令，添加几何约束，四边相等，
激活快速尺寸命令，标注尺寸100，边线距离轴50，
点击完成，退出草图。

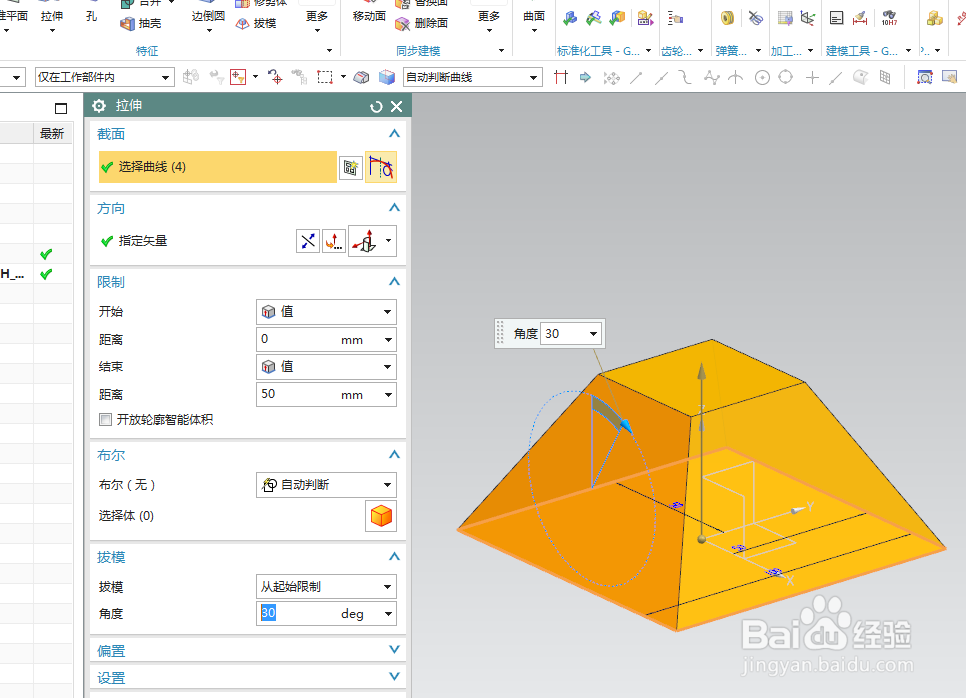

4、如下图所示，
设置限制：0开始，50结束，
设置拔模，从起始限制，角度30，
点击确定。

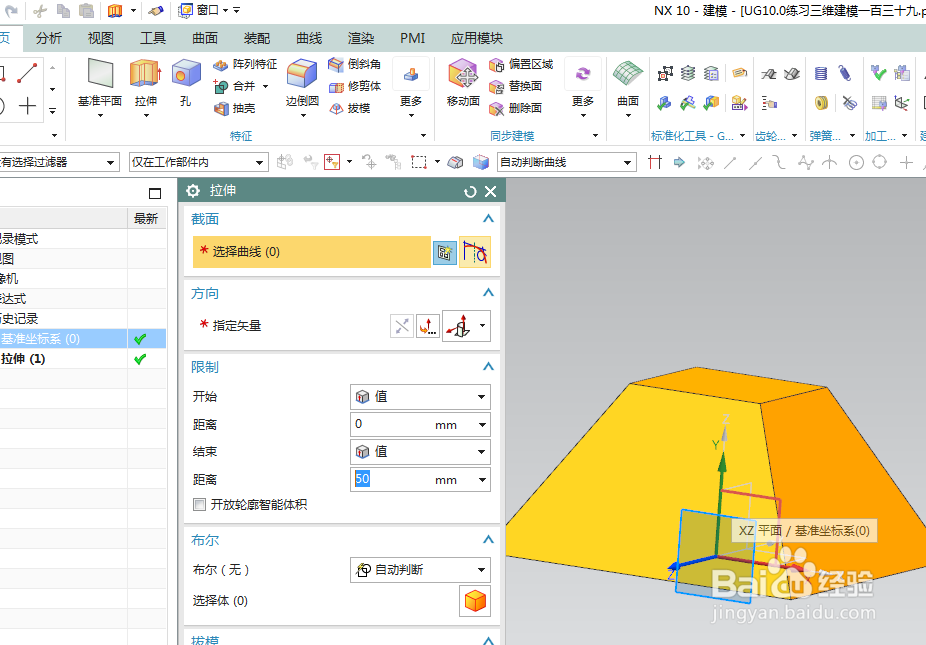

5、如下图所示，
执行【拉伸——XZ平面】，直接进入草图。

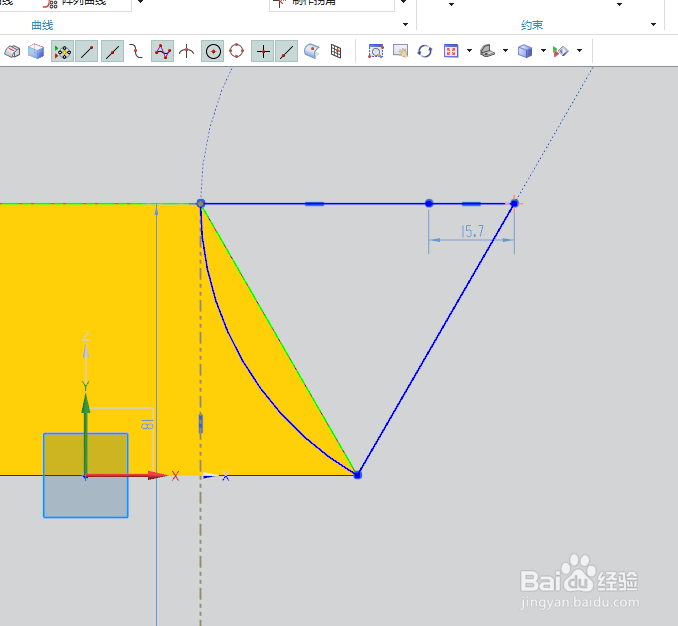

6、如下图所示，
激活圆弧命令，画一个圆弧线段，
激活直线命令，画三条直线段，一条转为参考（具体见下图），
添加几何约束，相切于参考线，
点击完成，退出草图。

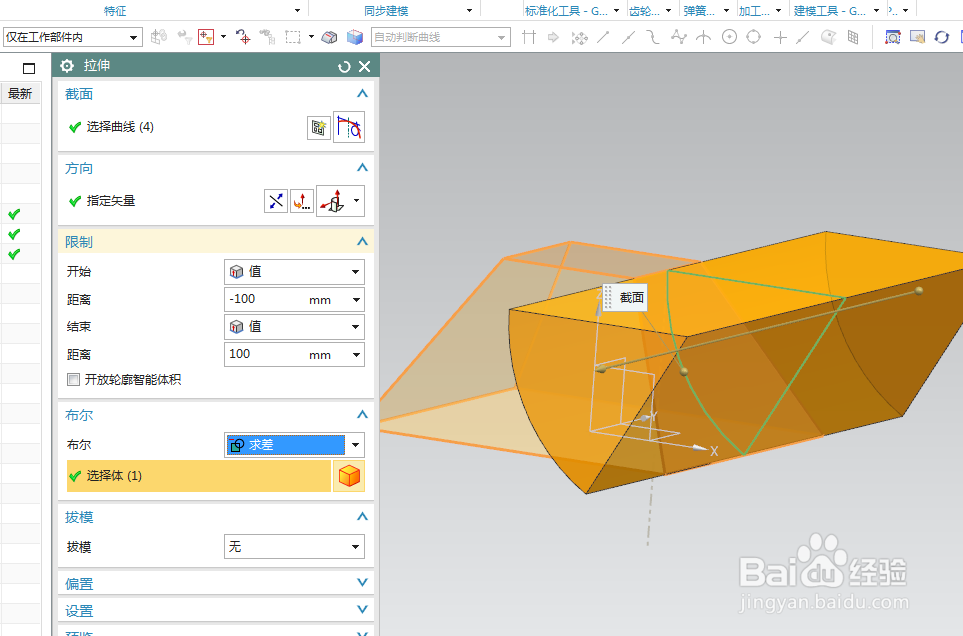

7、如下图所示，
设置限制：-100开始，100结束，布尔求差，
点击确定。

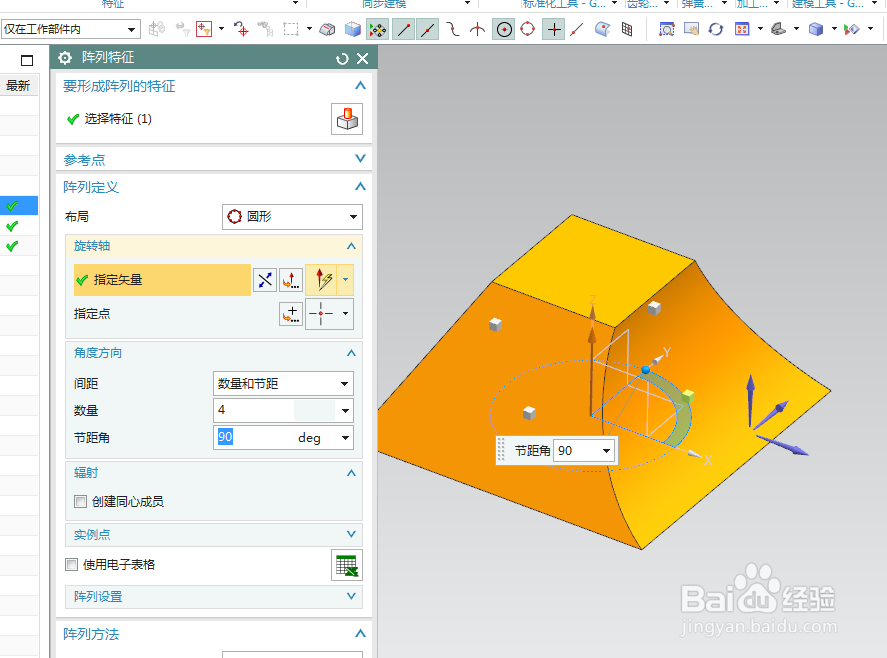

8、如下图所示，
执行【菜单——插入——关联复制——阵列特征】，
圆形布局，指定矢量Z轴，
数量4，节距角90，
点击确定。

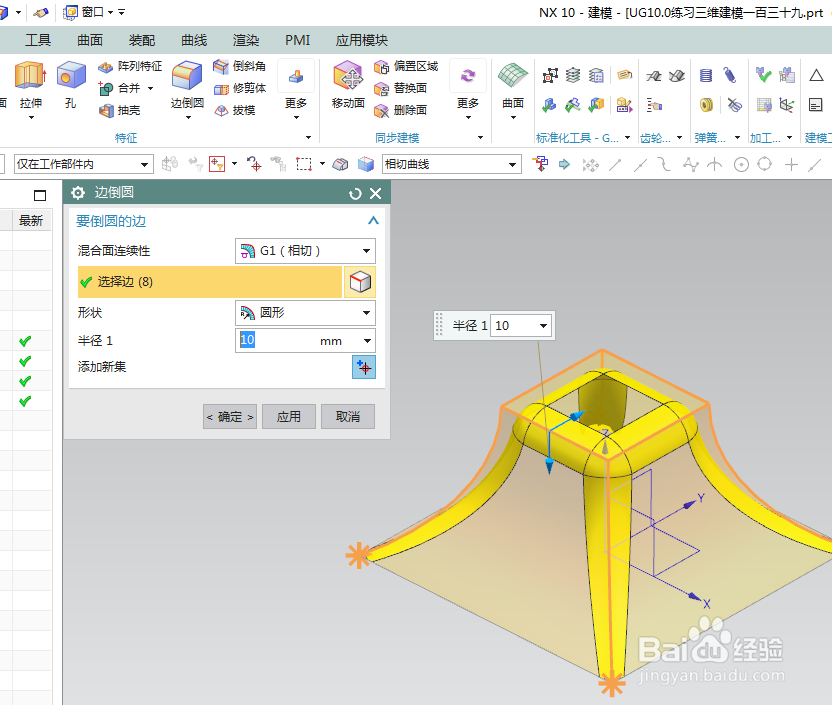

9、如下图所示，
点击工具栏中的边倒圆命令，
选择实体中的边线，设置半径为R10，
点击“应用”。

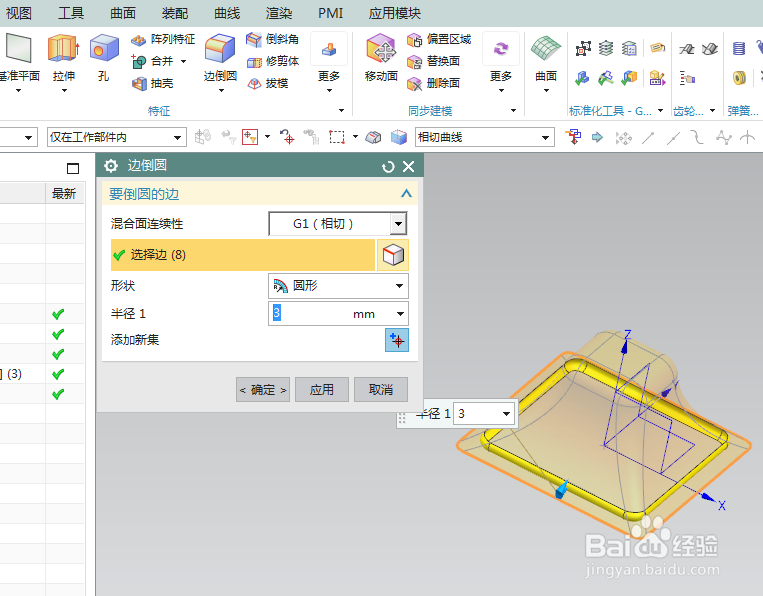

10、如下图所示，
选择实体中的底面四条边线，
设置半径为R3，
点击确定。

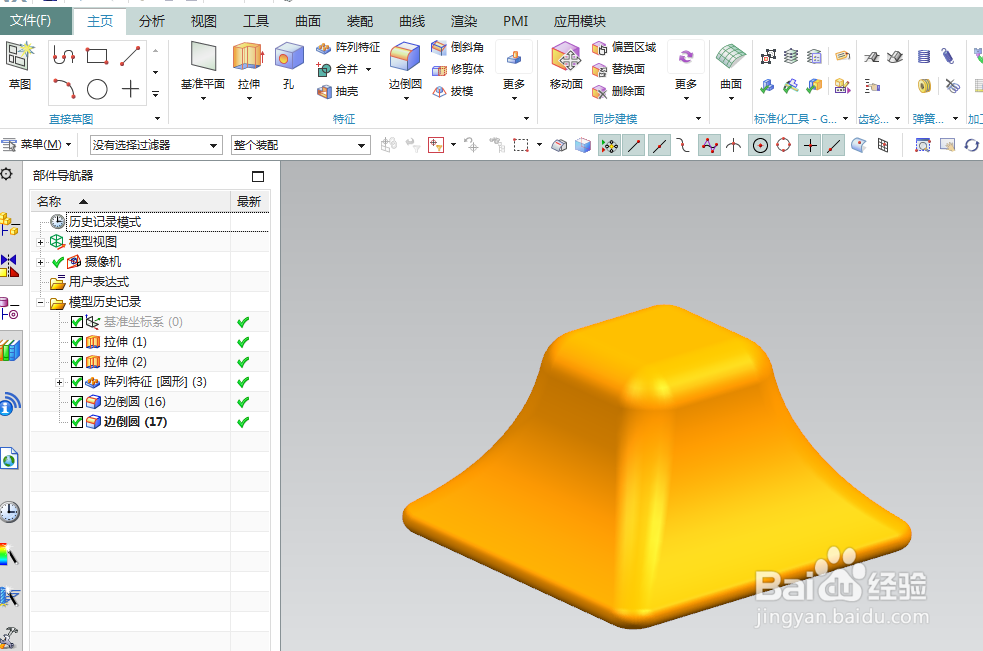

11、如下图所示，
隐藏基准坐标系，
显示设置为着色，
————
至此，
这个三维建模完成，本次练习结束。
