执行标准
GB 150-1989 钢制压力容器
GB 191-1985 包装、储运、图示、标志
GB 3768-1983 噪声源声功率级的测定简易法
GB 4064-1983 电气设备安全设计导则
GB 5226.1-1996 工业机械电气设备第一部分:通用技术条件
GB/T 8905-1996 六氟化硫气体电气设备中气体管理检测导则
GB/T 11023-1989高压开关设备六氟化硫气体密封试验导则
GB/T 13384 机电产品包装通用技术条件
GB/T 15464-1995仪器仪表包装通用技术条件
JB 8-22 产品标准标牌的规定
JB/T 9329-1998 仪器仪表运输、运输贮存基本环境条件及试验方法。

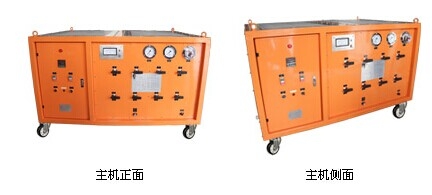

(1)型式:移动式、压力冷凝式
(2)工作原理
a、使用压缩机高压—冷凝SF6气体。气态净化。
b、干燥器辅助气体回收和回充。
c、充气时经缓冲气化充入(可加热)。
(3)工作环境温度: -10℃---+40℃
海拔高度≤3000M
日照辐射强度≤1000W/m2
(4)主要性能及技术参数
1、装置极限真空度<10Pa 抽真空真空度10Pa
2、装置抽真空速率252m3/h (真空泵极限真空度小于0.06Pa)
3、装置充气初压力<133 Pa(用户要求自定)
4、装置充气终压力≤0.8M Pa
5、装置充气速率>25m3/h
6、装置回收初压力≤0.8M Pa
7、装置回收终压力<5000Pa . 1000Pa(可选)
8、装置回收压缩机速率15-30m3/h
9、装置年泄漏率<1%
10、装置贮罐最高设计压力5M Pa
11、贮罐容积(300L)
12、外形尺寸约1950mm×1200mm×1750mm
13、贮存方式:气态
14、噪声≤75dB声压级
15、干燥过滤器再生方式:真空再生加热活化处理
16、电源:交流三相380V±10%、50HZ
17、装置总功率<14KW
18、装置重量:1080公斤
19、净化:微水50PPmV,油份无,微尘≤0.5-0.1微米99.99%滤除。
